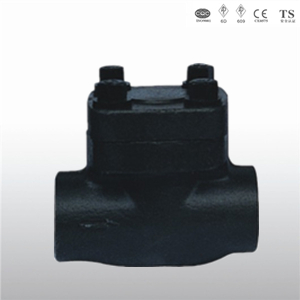

内螺纹与承插焊锻钢止回阀
应用规范
1、 设计制造:BS5352
2、 连接端尺寸
⑴承插口尺寸:ANSI B16.11、JB/T1751
⑵螺纹端尺寸:ANSI B1.20.1、JB/T7306
⑶对焊端尺寸:ANSI B16.25、JB/T12224
⑷法兰端尺寸:ANSIB16.5、JB79
3、 阀门检验与试验:API598、GB/T13927、JB/T9092
4、 结构特征:螺栓连接阀盖(B.B)
5、 材料按ANSI/ASTM的规定
6、 主体材料:A105、LF2、F5、F11、304(L)、316(L)ect.
碳钢温压等级
CL150-285P.S.I@100ºF
CL300-700 P.S.I@100ºF
CL600-1480 P.S.I@100ºF
CL800-1975 P.S.I@100ºF
CL1500-3705 P.S.I@100ºF
|
|

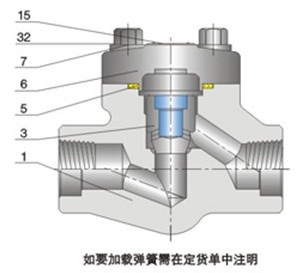

主要零件部材料
序号 |
零件名称 |
材料 |
1 |
阀体 |
A105 |
A105 |
LF2 |
F11 |
F304(L) |
F316(L) |
F51 |
2 |
阀座圈 |
410 |
410HF |
304 |
410HF |
304(L) |
316(L) |
F51 |
3 |
阀瓣 |
F6a |
F6a |
F304 |
F6aHF |
F304(L) |
F316(L) |
F51 |
5 |
垫片 |
304+柔性石墨 |
316+柔性石墨 |
6 |
阀盖 |
A105 |
A105 |
LF2 |
F11 |
F304(L) |
F316(L) |
F51 |
7 |
螺栓 |
B7 |
B7 |
L7 |
B16 |
B8(M) |
B8(M) |
B8(M) |

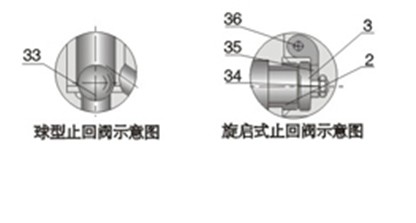

33 |
钢球 |
430 |
430 |
304 |
STL |
F316(L) |
316(L) |
STL |
34 |
阀瓣螺母 |
2H |
2H |
8 |
8 |
8(M) |
B8(M) |
8(M) |
35 |
摇臂 |
410 |
410 |
304 |
410 |
316(L) |
316(L) |
F51 |
36 |
销轴 |
410 |
410 |
304 |
410 |
304(L) |
316(L) |
F51 |

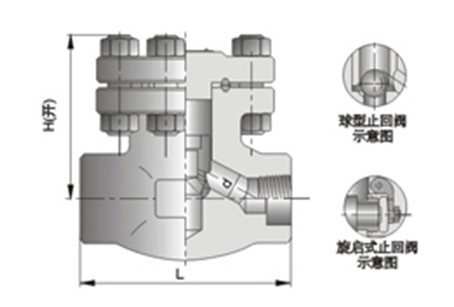

主要连接尺寸
压力 |
规格 |
缩径 |
|
|
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
|
全径 |
|
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
CL800 |
结构长度mm |
L |
升降式 |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
旋启式 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
中心高度(开)mm |
H |
升降式 |
61 |
61 |
61 |
78 |
84 |
84 |
118 |
132 |
旋启式 |
61 |
61 |
61 |
78 |
84 |
84 |
120 |
133 |
流道孔径mm |
d |
升降式 |
7 |
9 |
13 |
17.5 |
30 |
30 |
35 |
46 |
旋启式 |
8 |
10.5 |
13.5 |
18 |
29 |
29 |
36.5 |
45 |
重量(kg) |
升降式 |
1.2 |
1.5 |
1.7 |
3.3 |
4.2 |
4.2 |
10.5 |
12.5 |
旋启式 |
1.4 |
1.5 |
1.7 |
3.3 |
4.2 |
4.2 |
8.5 |
10.9 |
压力 |
规格 |
缩径 |
|
|
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
全径 |
|
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
CL900-CL1500 |
结构长度mm |
L |
升降式 |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
旋启式 |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
中心高度(开)mm |
H |
升降式 |
61 |
78 |
78 |
84 |
103 |
118 |
132 |
旋启式 |
61 |
78 |
78 |
84 |
101 |
120 |
133 |
流道孔径mm |
d |
升降式 |
7 |
12 |
15 |
20 |
28 |
32 |
40 |
旋启式 |
8 |
10.5 |
13.5 |
18.7 |
24 |
29 |
45 |
重量(kg) |
升降式 |
1.5 |
3.4 |
3.3 |
4.2 |
6.3 |
10.5 |
12.5 |
旋启式 |
1.5 |
3.4 |
3.3 |
4.2 |
5 |
8.5 |
10.9 |

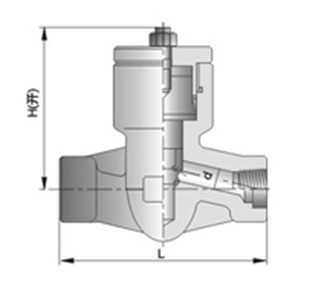

主要连接尺寸
压力 |
规格 |
全径 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
CL900-CL1500 |
结构长度mm |
L |
110 |
110 |
110 |
110 |
150 |
150 |
210 |
235 |
中心高度(开)mm |
H |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
流道孔径mm |
d |
升降式 |
9 |
10 |
12 |
15 |
20 |
28 |
32 |
40 |
旋启式 |
8 |
10.5 |
13.5 |
18 |
24 |
29 |
36.5 |
45 |
重量(kg) |
|
升降式 |
2 |
2.1 |
1.9 |
4 |
5.1 |
7.2 |
12.1 |
14 |
|
旋启式 |
1.9 |
2.3 |
2.3 |
4.35 |
5.25 |
7.8 |
12.5 |
14.6 |
压力 |
规格 |
全径 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
CL2500 |
结构长度mm |
L |
186 |
186 |
186 |
232 |
232 |
279 |
中心高度(开)mm |
H |
117 |
117 |
117 |
152 |
150 |
195 |
流道孔径mm |
d |
11 |
14 |
14 |
25 |
28 |
35 |
重量(kg) |
11.8 |
11 |
11 |
23 |
26.4 |
39 |

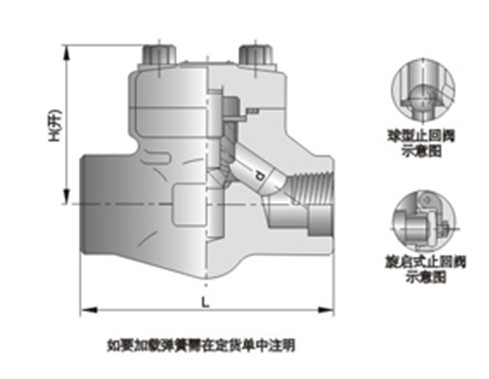

主要连接尺寸
压力 |
规格 |
缩径 |
|
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
2 ½ |
全径 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
CL800 |
结构长度mm |
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
中心高度(开)mm |
H |
61 |
61 |
61 |
78 |
84 |
103 |
118 |
132 |
流道孔径mm |
d |
7 |
9 |
13 |
17.5 |
23 |
30 |
35 |
46 |
重量(kg) |
1.2 |
1.3 |
1.5 |
3 |
3.9 |
6 |
10 |
12 |
压力 |
规格 |
缩径 |
|
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
全径 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
CL900-CL1500 |
结构长度mm |
L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
中心高度(开)mm |
H |
61 |
78 |
78 |
84 |
103 |
118 |
132 |
流道孔径mm |
d |
7 |
12 |
15 |
20 |
28 |
32 |
40 |
重量(kg) |
1.3 |
3.1 |
3.1 |
3.9 |
5.8 |
10 |
11.5 |
主要连接尺寸
压力 |
规格 |
缩径 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
全径 |
3/8 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
CL900-CL1500 |
结构长度mm |
L |
140 |
140 |
140 |
178 |
216 |
216 |
中心高度(开)mm |
H |
117 |
117 |
117 |
152 |
195 |
195 |
流道孔径mm |
d |
12 |
15 |
20 |
28 |
28 |
40 |
重量(kg) |
7.5 |
7 |
6.8 |
18.5 |
18.5 |
22 |
压力 |
规格 |
全径 |
1/2 |
3/4 |
1 |
1¼ |
1½ |
2 |
CL2500 |
结构长度mm |
L |
186 |
186 |
186 |
232 |
232 |
279 |
中心高度(开)mm |
H |
117 |
117 |
117 |
152 |
150 |
195 |
流道孔径mm |
d |
11 |
14 |
14 |
25 |
28 |
35 |
重量(kg) |
11.8 |
11 |
11 |
23 |
26.4 |
39 |
|
