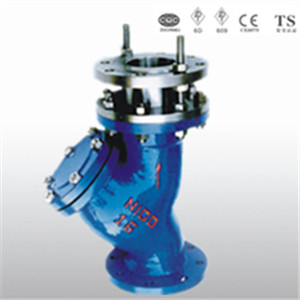

Y型拉杆伸缩过滤器
Y型拉杆伸缩过滤器除了与水力控制阀配套使用外，还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀 ，利用管道的压力将污物排出。用于消防、空调、给排水等。
结构特点
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。
|
 |

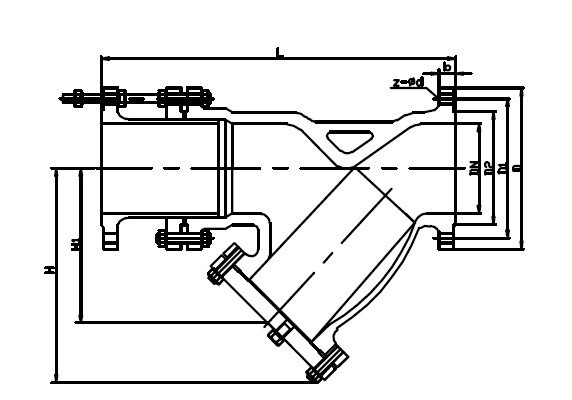

主要外形和连接尺寸
|
产品型号 |
公称通径DN |
L(mm) |
Lmin(mm) |
Lmax(mm) |
H(mm) |
H1(mm) |
|
SSY14H-J10 SSY14H-J16 SSY14H-J25 SSY14H-J40 SSY14S-J10 SSY14S-J16 SSY14S-J25 SSY14S-J40 |
50 |
310 |
340 |
280 |
195 |
155 |
|
65 |
380 |
410 |
350 |
245 |
183 |
|
80 |
420 |
460 |
380 |
295 |
210 |
|
100 |
460 |
500 |
420 |
344 |
250 |
|
125 |
540 |
585 |
495 |
415 |
305 |
|
150 |
610 |
655 |
565 |
485 |
358 |
|
200 |
750 |
800 |
700 |
602 |
450 |
|
250 |
795 |
845 |
745 |
710 |
503 |
|
300 |
860 |
910 |
810 |
815 |
578 |
|
350 |
1025 |
1075 |
975 |
844 |
598 |
|
400 |
1150 |
1200 |
1100 |
872 |
618 |
|
